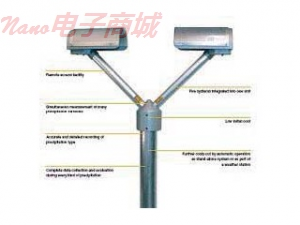

Parsivel 激光雨滴譜儀

Parsivel是一種新型的光學滴譜儀和當前天氣傳感器，可以精確而可靠的測量各種降水類型，如毛毛雨、小雨、冰雹、雪及混合降水等。同時，通過它還可以得到雷達發射率、能見度和降水動能等指標，獲得的數據通過通訊線纜傳到數采或PC機上。

超強的測量性能，精密的防水設計以及簡便的操作，使之成為在無人職守或維護困難的環境下實現測量的理想選擇。

原理：

Parsivel運用紅外激光測量原理，它水平發射薄而寬的紅外激光，通過大氣聚集在光電二極管上，當降水粒子下降通過測量區域時，光電二極管接收到的激光強度會發生變化，DSP（數字處理系統）便會通過這種變化計算出粒子的大小、速率和種類。

特點

對各種降水類型數據的采集和評估

多種降水變量的連續測量

精確而詳實的記錄降水類型

免維護激光技術

可準確分辯單一降水和混合降水類型

內部溫度控制和光電保護

遠程控制接口

集五種儀器功能為一體

PWS Present weather sensor  當前氣候儀

MR Precipitation amount 總降水量

MZ Z/R Calculation 雷達反射率

MS Visibility during rain 能見度（雨中）

MD Precipitation distribution and precipitation kinetic 降水動能分布

主要技術參數：

光學傳感器，激光器二極管： 波長780 nm，輸出電量0.5mW， 激光等級為1級

光束尺寸：180mm x 30 mm

測量面積：54cm2

測量粒徑范圍：液態0.2~5mm，固態0.2～25mm；

測量速度：0.2~ 20m/s

顆粒分類：32種大小和速度類別；

降水類型：可測8類降水（毛毛雨、細雨/雨、雨、雨夾雪、雪、米雪、雪片、凍雨和冰雹）

降雨強度測量范圍：0.001 mm/h~1,200 mm/h

降水測量精度：液態±5%，固態±20%

輸出：WMO 4680/4677（SYNOP）4678（METAR）和NWS代碼表

降水能見度范圍：100~5000m±10%

雷達反射系數 Z： 9.9 ~ 99dBz ±20%

測量間隔：10s ～60m

電源：10~28VDC， 加熱 12/24V DC

接口：SDI-12、RS-485、繼電輸出、USB連接

溫度范圍：-40~70 °C；0~100%RH

防護級別：IP67，防鹽蝕

尺寸：670mm×600mm×114 mm

安裝： 2"管，d50-62mm

軟件功能：

基于PC機上Window環境下的評估和可視化軟件，實現數據的傳輸和存儲，可提供參數如下：

粒子尺寸和速率

降水速率和總降水量

粒子尺寸和速率的柱形圖

降水動能

降水類型柱形圖

降水時的能見度

符合WMO（4680表）的降水代碼

雷達發射率

應用

科學領域，實時天氣測量，交通控制，雷達校準，農業氣象和水文（地理）學，高水位的預警
