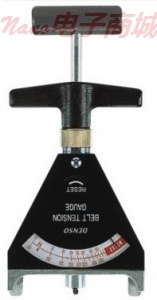

日本Denso BTG-2（95506）指針式皮帶張力計

選購配件（需另購）

型號 95506 10040           10050

名稱 主機 延長拉桿(可選件)   校正板(可選件)

測量范圍：100-1000N（10-100kg)

表盤顯示為：100-1000N

產品特點：

1） 皮帶張力能正確，且簡單測定

2） 使用加長桿（選件）,在狹小地方也能進行測試。

3） 采用指針式測定方式，最適合測定被遮住的地方的皮帶

使用注意事項：

1. 這個皮帶張力計是屬計測器，在不用時，請裝在專用袋子妥善保管。

2．儀器不要被摔跌，撞擊，不要曲扭鉤子，曲扭了就不能正常滑動，就不能夠正確測試。

3. 張力明顯低弱的皮帶（≒100N以下）請不要測試，因為有可能導致指針的曲扭和內部齒輪的損壞。

4. 樹脂材質的外殼不要碰上礦物系、石油系的油，要是碰上時，就馬上擦干凈，免得測定不正常。

5. 儀器內部請不要隨便去分拆，調整。

6. 定期使用檢測規（選件）進行精度檢測。

操作方法

1. 歸“0”操作 這個皮帶張力計的數值表示是用指針式的，所以測定前一定要將指針歸到“0”位置。 這個操作，就是把歸0按鈕( 中央突起小按鈕)往箭頭方向撥，把指針撥到刻度盤歸0位置（紅色部分范圍）

2. 測 定

1) 緊握張力計的把手和方向盤是這個握力計的測試要領，象圖3表示的那樣，把鉤鉤在要側的皮帶上。

2) 緩緩加力 這時，內部的彈簧使皮帶彎曲，如圖4表示那樣，這時指針就表示出皮帶的張力值。

3) 為使指針穩定準確，要反復操作以上2項。

4）再次緊握住張力計，把計器從皮帶上脫開。

5) 指針指向的數值就是皮帶的張力值。（單位 N）
