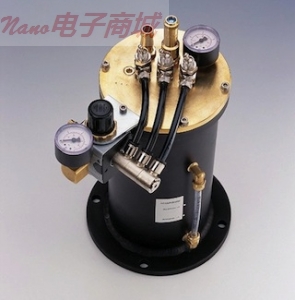

PIVTEC PIVpart14氣溶膠粒子發生器

小型氣溶膠發生器，級聯14根噴嘴

內置14根高精度黃銅Laskin噴嘴

發霧量可調節為2,4和8根噴嘴

內部撞擊盤去除較大的液滴

超壓范圍-1 - 3Bar（5Bar以上可訂制）

根據液體霧化的規格氣溶膠發生設備

工作原理

LASKIN霧化噴嘴，完全可調，通過控制個別播種噴嘴（級聯）

典型粒徑 1微米（大小分布高峰PDF）

測試發霧材料：DEHS（二（2 - 乙基己基）酯癸二酸二丁酯，癸二酸），植物油

工作壓力  高達3巴的超壓，安全閥設置在5巴高壓設備，可根據要求提供

供應壓力 最大10 bar，使用穩壓器

應用

激光多普勒測速（LDA），粒子圖像測速（PIV），平面（全球）多普勒測速（PDV）

激光片光可視化，流體運動可視化

選項??（請來電咨詢）

  - （160噴嘴和更大規模應用的定制設計）

 - 粒子撞擊（旋風），以限制最大粒徑（1微米）

 - 高壓版本（用氮?dú)夤?yīng)背壓可達20 bar）

 - 遠程控制（USB或SPS）

?

Small Seeding Device with 14 Cascadable Nozzles

14 high precision brass Laskin nozzles

seeding quantity adjustable through combination of 2, 4 and 8 nozzles

internal impactor plate for improved removal of larger droplets

overpressure range -1 - 3 bar (5 bar on request)

?

Specifications Seeding devices based on atomization of liquids

Operating principle

Laskin atomizer nozzles

Fully adjustable through control of individual seeding nozzles (cascading)

Typical particle size

1 μm (peak in PDF of size distribution)

Tested seeding material

DEHS ( Di(2-ethylhexyl)sebacate, sebacic acid),

vegetable oils

Operating pressure

up to 3 bar overpressure, safety valve set at 5 bar

high pressure devices available upon request

Supply pressure

10 bar max, uses regulator

Applications

Laser Doppler Velocimetry (LDA),

Particle Image Velocimetry (PIV),

Planar (Global) Doppler Velocimetry (PDV),

Laser Lightsheet Visualization,

Flow Visualization

Options (please inquire)

- custom designs for large scale applications (160 nozzles and more)

- particle impactor (cyclone) to limit maximum particle size (1 μm)

- high pressure versions (up to 20 bar backpressure with nitrogen supply)

- remote control (USB or SPS)
