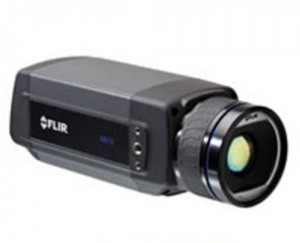

Flir A615在線式紅外熱像儀

紅外自動化應用技術

對于使用PC軟件解決問題以及需要640×480像素分辨率的任何用戶而言，F(xiàn)LIR A615熱像儀所具備的特征和功能足以使之成為最理想的選擇。可兼容GigE Vision(TM)和GenICam(TM)是A615熱像儀的主要特征，當用戶使用 IMAQ Vision和Halcon軟件包時，此兼容特征可使A615熱像儀實現即插即用.

主要特征：

價格經濟

兼容GigE Vision

兼容GenICam

觸發/ 同步/GPIO

以50 Hz傳輸16位640×480像素的圖像、信號、線性溫度和全輻射紅外圖像

窗口模式：以 100 Hz傳輸640 × 240圖像或以200 Hz傳輸640 × 120圖像

與任何支持GenICam的軟件兼容，包括National Instruments IMAQ Vision和 Stemmers Common Vision Blox軟件

過TCP/IP協議來進行控制和設置

典型應用：

 需測溫的高端紅外應用

 爐渣檢測

 食品加工

 電子產品測試

 電阻器測試

 汽車制造

 汽車工業的紅外自動化應用

 汽車和商用交通工具、發動機制造以及為該行業提供服務的二級承包商：

釬焊和焊接

檢查層壓部件的質量，如汽車儀表盤

汽車座椅加熱系統

檢查全真皮座椅的質量

驗證車窗除霜

輪胎的摩擦控制

加熱，空調制冷功能

澆注塑料或金屬零件

電子設備的紅外自動化應用

電子設計、PCB和零部件制造、電子設備組裝：

對PCB進行測試、確認和驗證

電力電子設計

在組裝線上進行故障追蹤

技術參數

型號   A615

成像及光學數據：

視場角/最小焦距： 25° × 19° / 0.25 m

空間分辨率(IFOV) ： 0.68 mrad

圖像頻率： 50 Hz (采用窗口模式，可達100/200 Hz)

熱靈敏度/NETD ： < 0.05°C @ +30°C

調焦： 自動或電動(內置馬達)

探測器像元間距 ： 17μm

波長范圍 ： 7.5–14 μm

紅外圖像分辨率 ： 640 × 480

測量：

溫度范圍 ： –20°C~ +150°C;   0°C ~ +650°C ;+300~ +2000°C

精度 :   ±2°C或讀數±2%

測量分析：

大氣傳輸校正:   自動，基于輸入的距離、大氣溫度和相對濕度

光學傳輸校正:   自動，基于內部傳感器

發射率校正:   變量0.01~1.0之間

反射表面溫度校正:   自動，基于輸入的反射溫度

外部光學組件/窗口校正 自動，基于輸入的光學組件/窗口透過率和溫度

測量校正 整體目標參數

USB：

USB 控件與圖像

USB, 標準 USB 2 HS

USB, 連接類型 USB Mini-B

USB, 通信 TCP/IP Socket，F(xiàn)LIR專有

USB, 紅外圖像流 以25 Hz傳輸16位640 × 480像素,線性信號、線性溫度、全輻射圖像

USB, 協議 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

以太網

以太網 控件與圖像

以太網，類型 千兆以太網

以太網，標準 IEEE 802.3

以太網，連接器類型 RJ-45

以太網，通信 TCP/IP Socket，F(xiàn)LIR專有；以及GenICam協議

以太網，紅外圖像流 以50Hz傳輸16位 640 x 480像素；以100Hz傳輸16位 640 x 240像素；以200Hz傳輸16位 640 x 120像素；線性信號、線性溫度、全輻射圖像；兼容GigE Vision和GenICam

以太網，協議 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

數字輸入和輸出

數字輸入，作用 圖像標簽(開始，停止，常規)，圖像流控制(開/關)，輸入外部設備(編程可讀)

數字輸入 2光隔離, 10-30 VDC

數字輸出，作用 輸出至外部設備(編程可設置)

數字輸出 2光隔離, 10-30 VDC, 最大100mA

數字I/O，隔離電壓 500 VRMS

數字I/O，工作電壓 12/24 VDC, 最大200 mA

數字I/O，連接器類型 6針螺絲端子

電源系統

外部電源 12/24 VDC, 24 W最大額定值

外部電源，連接器類型 2針螺絲端子

電壓 容許范圍10–30 VDC

環境數據

工作溫度范圍 –15°C ~ +50°C

存儲溫度范圍 –40°C ~ +70°C

濕度(工作及存儲) IEC 60068-2-30/24 h 95%；相對濕度+25°C ~ +40°C

數據通信接口

接口： USB-mini、USB-A、數字視頻輸出

USB： ?USB-A: 連接外部USB設備 ? USB Mini-B:將數據發送至PC并接收來自PC的數據

視頻輸出：   復合視頻

視頻,連接類型   兼容HDMI

電源系統

電池：   鋰離子電池，工作時間為2.5小時

充電系統： 在熱像儀中（交流適配器或12V車載充電器）/雙座充電器

電源管理： 自動關機和休眠模式

環境數據：

工作溫度范圍 –15°C ~ +50°C

存儲溫度范圍 –40°C ~ +70°C

濕度（工作及存儲） IEC 60068-2-30/24 h 95%，相對濕度+25°C ~ +40°C / 2循環

EMC EN 61000-6-2:2001 (抗干擾)；EN 61000-6-3:2001 (抗輻射)；FCC 47 CFR Part 15 Class B (抗輻射)

封裝 IP 40 (IEC 60529)

抗撞擊 25 g （IEC 60068-2-29）

抗震動 2 g （IEC 60068-2-6）

物理數據

重量 0.9 kg

尺寸（長x寬x高） 216× 73 × 75 mm

三腳架接口 UNC 1/4”-20 (三面)

基本安裝 2 × M4 螺紋安裝孔(三面)

外殼材質 鋁

選配件

A/SC3XX和A/SC6XX電源；電源尾線；A/SC3xx和A/SC6xx系列用硬殼便攜箱；Thermovision(TM) 系統開發套件；Thermovision(TM) Labview 套件；15°鏡頭；45°鏡頭
